Por dónde llega el agua

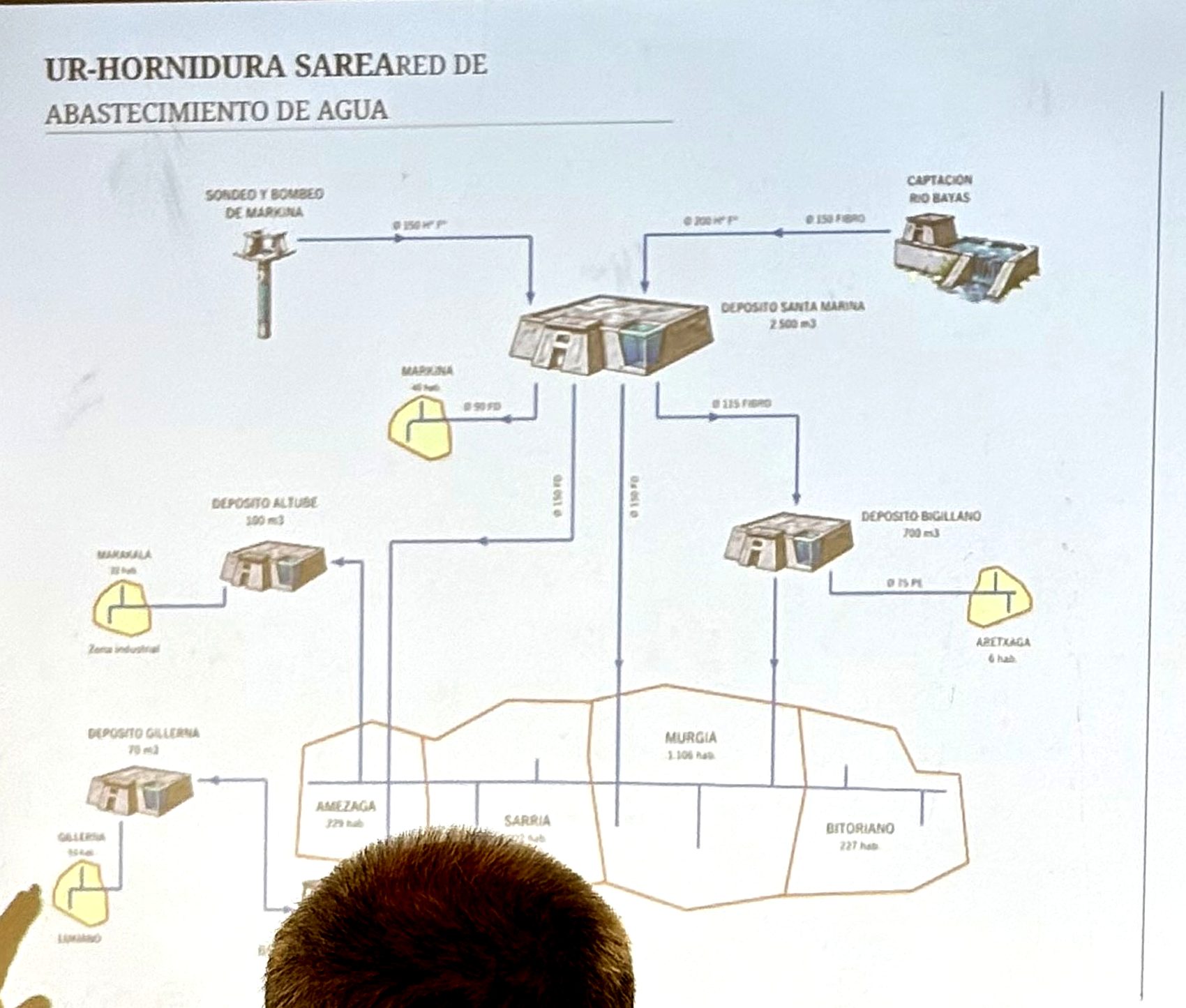

El esquema reproduce el sistema presentado en la asamblea. Pulsa cualquier elemento para ver su capacidad y la población que atiende. Varios concejos disponen de redes y captaciones propias, que se explican más abajo.
La red sobre el mapa
El esquema anterior muestra las conexiones. Este mapa añade las coordenadas del inventario de la Diputación Foral de Álava: de dónde sale el agua, dónde se trata, dónde se guarda, a qué pueblos llega y por dónde se va una vez usada. Pulsa cualquier punto para ver su ficha.
Instalaciones
- Captación del Baias. Se llama Arkarai y su titular es el Ayuntamiento de Zuia.
- Sondeos de Markina. Son dos, de 99 y de 150 metros de profundidad.
- Potabilizadora. La ETAP de Zuia, de 1991, junto al depósito de cabecera.
- Depósitos. El círculo crece con la capacidad: el mayor es Santa Marina, 2.500 m³.
- Bombeo a Gillerna. El único punto de la red que necesita bombear para el consumo doméstico.
- Depuradora. La EDAR de Zuia, con 2.073 habitantes conectados.
Líneas: cada una con su color y su trazo
- Agua potable · conducción principal. Azul oscuro y continua. Une captación, potabilizadora, depósitos y pueblos.
- Agua potable · red de calle. Azul medio y punteada. Las tuberías dentro de cada pueblo: 41 km en total.
- Aguas residuales · colectores. Ocre y a rayas. Por donde se va el agua usada hacia la depuradora.
- Ríos y arroyos. Azul claro y ancho. Son cauces, no tuberías: el Baias y los regatos que bajan al valle.
- Límite del municipio. Gris y a trazos.
Sólo está lo que ilustra el esquema. El municipio tiene otros ocho depósitos y quince manantiales, pero cuelgan de otras redes: Zarate, Jugo, Domaikia y Aperregi tienen captación propia. Del saneamiento se dibujan los colectores, no la red de calle: son 2.222 tramos y taparían el mapa.
Alcance del mapa. No es un plano de obra ni tiene validez jurídica: reproduce el inventario divulgativo que publica la Diputación. De la red principal casi ningún tramo lleva año de construcción. El levantamiento de las redes urbanas es de abril de 2011 y, en ese inventario, todas figuran con «estado bueno».
Cartografía integrada en la página. El contorno del municipio y los ríos se dibujan con datos abiertos y no se carga un servicio de mapas externo. Fuentes: Arabako Foru Aldundia / Diputación Foral de Álava (CC BY 4.0) y OpenStreetMap (ODbL).
La salida que se busca ahora: conexión con el Zadorra
En la asamblea del 3 de agosto de 2026 se presentó como una de dos alternativas. El 11 de septiembre, en una reunión en la Diputación, el Ayuntamiento defendió conectar con el sistema del Zadorra a través de AMVISA como la única vía viable, y dijo que AMVISA está estudiando si es técnicamente posible. Los dos extremos constan en el inventario oficial, así que se puede enseñar de dónde a dónde. Lo que sigue sin constar es por dónde iría la tubería, cuánto costaría ni para cuándo.
- Los dos extremos. A la izquierda, Santa Marina y la potabilizadora de Zuia. A la derecha, las instalaciones de AMVISA: la planta del Gorbea, la de Araca y sus depósitos de agua bruta de 90.000 m³.
- De dónde saldría el agua. La captación de los embalses de Ullibarri-Gamboa y el embalse de Albina, ambos de AMVISA. La crónica de la reunión del 11 de septiembre precisa que lo que se estudia es traer agua de Urrunaga, el otro embalse del Zadorra.
- La distancia, no el trazado. La línea discontinua une los dos extremos en línea recta. No es por donde iría la tubería: eso no está publicado.
- Conducciones que ya existen en el corredor, según el inventario foral.
Información que aún no consta publicada. Todavía no se han publicado el coste, el modelo de gestión ni el calendario. El mapa muestra una distancia y dos extremos, no una obra decidida. En la asamblea se estimaron de 5 a 7 años, sin fechas concretas.
Qué representa la línea. Une los dos extremos en línea recta para mostrar la distancia. No representa un trazado de obra, porque ese recorrido no está publicado.
Ver la diapositiva original
Cuánta agua se puede sacar del Baias
La captación del río requiere una concesión que fija el caudal, el destino y la vigencia. La de Zuia está inscrita y procede de una resolución de 1971.
Otras concesiones de abastecimiento
El caudal que debe permanecer en el río
El plan hidrológico fija, mes a mes, el caudal mínimo que debe permanecer en el Baias. Es una obligación publicada en el Boletín Oficial del Estado, no una recomendación.
Riego con pozo propio
Los pozos no utilizan agua de la red municipal. Extraen agua subterránea del entorno y tienen su propia regulación. El registro permite saber cuántos aprovechamientos están inscritos y para qué se usan; no permite contar los que no se han comunicado.
La serie histórica del Baias
El Baias tiene una estación de aforo oficial desde 1976, en Miranda de Ebro. Está lejos de Zuia y lleva mucha más agua que el tramo de la captación. Por eso no sirve para estimar el caudal en Zuia; sí permite observar el patrón estacional y la variación entre años.
